Cách đấu quạt trần chuẩn kỹ thuật, tránh lỗi nguy hiểm

Cách đấu quạt trần không hề phức tạp nếu bạn nắm đúng nguyên lý và thực hiện theo từng bước cụ thể. Chỉ cần xác định chính xác dây điện, đấu nối đúng kỹ thuật và kiểm tra cẩn thận, bạn hoàn toàn có thể tự lắp đặt tại nhà trong khoảng 15–30 phút. QuatDien.com sẽ hướng dẫn chi tiết, dễ hiểu và áp dụng cho nhiều loại quạt trần phổ biến hiện nay.

Sơ đồ nguyên lý cách đấu quạt trần

Muốn thực hiện đúng cách đấu quạt trần, bạn nên hiểu sơ bộ nguyên lý bên trong. Khi hiểu bản chất, bạn sẽ dễ hình dung tại sao mỗi loại quạt lại có cách nối khác nhau, đồng thời biết kiểm tra khi gặp lỗi.

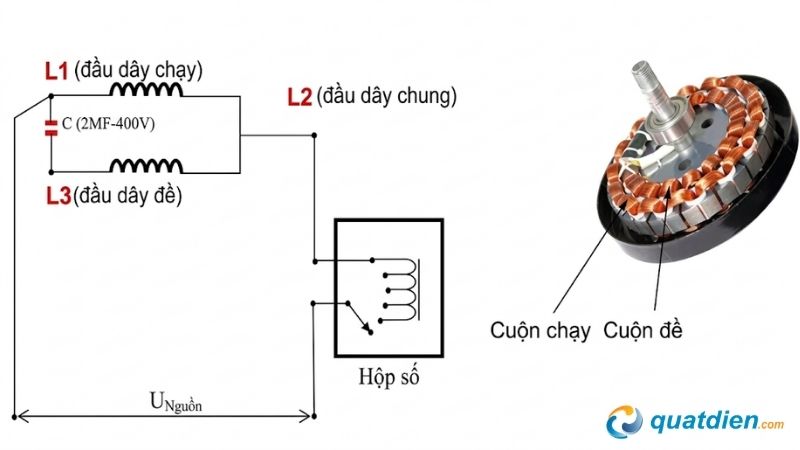

Bên trong quạt trần thường có hai phần quan trọng là cuộn chạy và cuộn đề. Cuộn chạy giúp duy trì chuyển động ổn định khi quạt đã quay, còn cuộn đề hỗ trợ quạt khởi động ban đầu. Vì thế, nhiều quạt trần sẽ có ba đầu dây chính gồm dây chạy (L1), dây đề (L2) và dây chung (L3).

Cách xác định dây cho quạt cũ, quạt bị mất dấu dây

Nếu là quạt mới, bạn chỉ cần bám theo sơ đồ của nhà sản xuất. Nhưng nếu là quạt cũ, quạt bị mất dấu dây hoặc màu dây không rõ ràng, bạn cần đo điện trở để xác định. Quy tắc thường gặp là điện trở giữa hai dây chạy và đề sẽ lớn nhất, tức theo thứ tự: R13 > R23 > R12. Khi hiểu điều này, bạn sẽ dễ xác định đúng dây hơn, đặc biệt khi cần đấu tụ hoặc sửa quạt cũ.

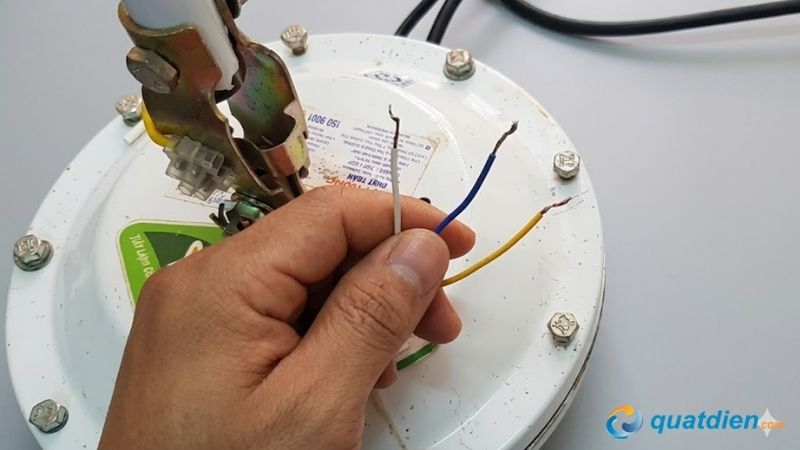

Ví dụ với một quạt trần như hình dưới đây có 3 dây màu: trắng, xanh và vàng. Khi tiến hành đo điện trở giữa từng cặp dây, ta thu được kết quả:

• Xanh – vàng: 312Ω
• Trắng – vàng: 174Ω
• Trắng – xanh: 140Ω

Cặp dây xanh – vàng có giá trị điện trở lớn nhất, nên đây chính là hai đầu dây L1 và L3 (chưa xác định cụ thể dây nào là L1 hay L3). Dây còn lại (màu trắng) sẽ là dây chung L2.

Tiếp tục so sánh: điện trở giữa trắng – vàng (174Ω) lớn hơn trắng – xanh (140Ω), do đó dây vàng là L3, còn dây xanh là L1.

Hướng dẫn cách đấu quạt trần chi tiết từ A – Z

Trước khi tiến hành đấu nối, bạn cần chuẩn bị đầy đủ dụng cụ và xác định đúng dây điện để đảm bảo quá trình thực hiện an toàn và chính xác.

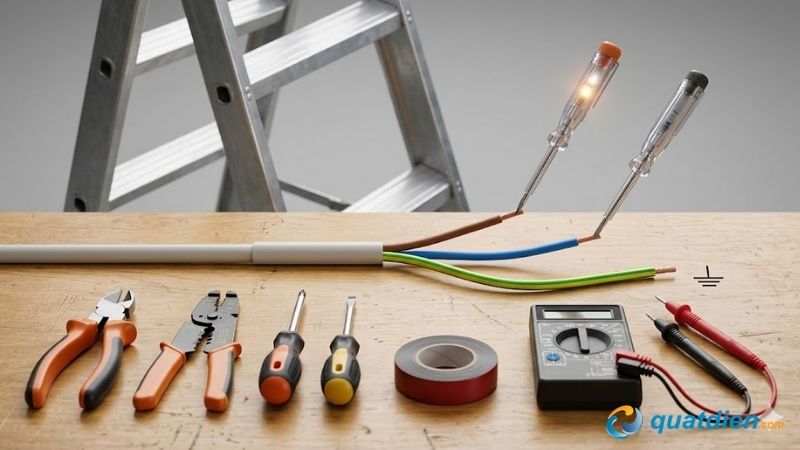

Chuẩn bị dụng cụ trước khi đấu quạt

Trước khi bắt đầu, bạn nên chuẩn bị đầy đủ dụng cụ cần thiết để quá trình lắp đặt diễn ra liên tục, tránh vừa làm vừa thiếu đồ. Với các công việc liên quan đến điện, sự chuẩn bị kỹ luôn giúp giảm rủi ro và hạn chế nhầm lẫn.

Dụng cụ nên có:

• Kìm cắt, kìm tuốt dây, băng keo cách điện, bút thử điện
• Tua vít 4 cạnh và tua vít dẹt,
• Thang chắc chắn, ưu tiên thang chữ A
• Đồng hồ đo điện trở hoặc đồng hồ vạn năng nếu cần kiểm tra dây quạt cũ

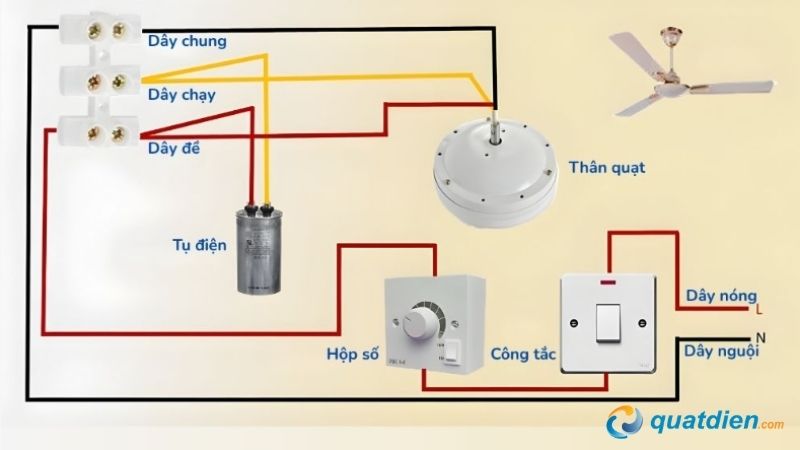

Cách đấu quạt trần dùng hộp số chi tiết từng bước

Dây nóng (L) sẽ đi qua hộp điều chỉnh tốc độ (hộp số) để thay đổi điện áp trước khi cấp vào quạt, từ đó điều khiển tốc độ quay. Trong khi đó, dây nguội (N) được nối thẳng trực tiếp đến quạt.

Bước 1: Tại hộp số

• Xác định dây nóng (L) từ nguồn điện đi vào
• Nối dây này vào đầu vào của hộp số
• Từ đầu ra của hộp số, kéo một dây lên trần để cấp cho quạt (đây là dây điều chỉnh tốc độ)

Bước 2:Tại vị trí lắp quạt trên trần:

• Bạn sẽ có 2 dây đi lên:
  • 1 dây nguội (N) từ nguồn
  • 1 dây (L’) từ hộp số
• Nối dây nguội (N) của nguồn với dây nguội của quạt
• Nối dây (L’) từ hộp số với dây nóng của quạt

Bước 3: Dây tiếp đất (E) (nếu có) nối vào phần kim loại hoặc ty treo quạt

Bước 4:Trường hợp có tụ điện: Dây nóng đi ra từ hộp số sẽ nối vào một đầu của tụ, đầu còn lại của tụ được nối với cuộn dây khởi động bên trong quạt. Hộp số nằm trên đường dây nóng để điều chỉnh tốc độ, còn dây nguội luôn nối trực tiếp.

Cách đấu quạt trần có điều khiển từ xa chi tiết từng bước

Đối với quạt trần sử dụng remote, nhà sản xuất thường đi kèm một bộ nhận tín hiệu (receiver) dạng hộp màu đen. Bộ này có 2 phần dây chính:

• Dây đầu vào (Input): nhận điện 220V từ nguồn trên trần
• Dây đầu ra (Output): cấp điện cho quạt và đèn (nếu có)

Cách hoạt động:

Nguồn điện từ trần sẽ đi vào receiver qua phần Input. Sau đó receiver phân phối điện ra các dây Output để điều khiển quạt và đèn theo tín hiệu từ remote.

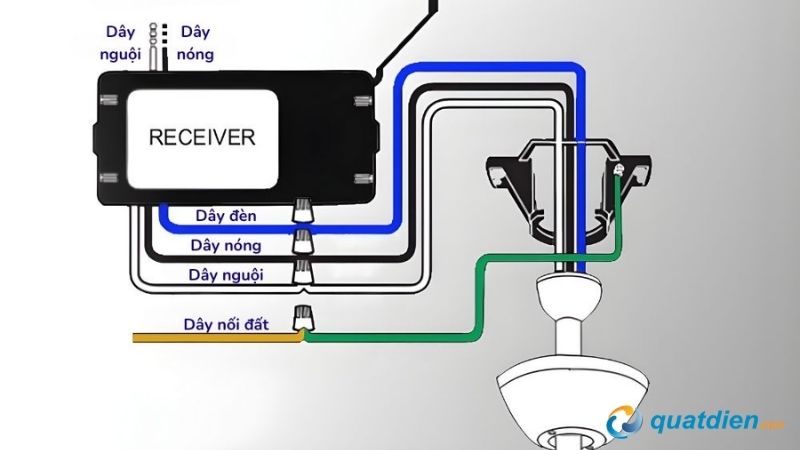

Bước 1:Kết nối nguồn điện với receiver

• Dây nóng (L) từ trần → dây AC-L (thường màu đen) của receiver
• Dây nguội (N) từ trần → dây AC-N (thường màu trắng) của receiver

Bước 2: Kết nối receiver với quạt

• Dây nóng của quạt → cổng Motor-L của receiver (dây đen)
• Dây nguội của quạt → cổng Motor-N của receiver (dây trắng)

Bước 3: Đấu dây đèn (nếu có)

• Dây đèn của quạt (thường màu xanh) → cổng Light trên receiver (dây xanh)

Bước 4 Nối dây tiếp đất (nếu có): Gom các dây tiếp đất (xanh lá hoặc vàng) của nguồn, quạt và receiver lại với nhau

Bước 5 Hoàn tất lắp đặt:

• Bọc kín các mối nối dây dẫn bằng băng keo cách điện
• Sắp xếp dây gọn gàng và đặt receiver vào phần chụp trên của quạt

Cách đấu quạt trần không qua hộp số chi tiết từng bước

Trường hợp này áp dụng cho các loại quạt trần chạy 1 tốc độ, điều khiển bằng công tắc hoặc dây kéo. Vì không sử dụng hộp số hay receiver, cách đấu dây sẽ đơn giản hơn các cách đấu quạt trần khác

Bước 1: Đấu dây tại công tắc

• Dây nóng (L) từ nguồn → nối vào chân số 1 của công tắc
• Dây nóng đi lên quạt (L’) → nối vào chân số 2 của công tắc

(Dây này có nhiệm vụ bật/tắt quạt)

Bước 2: Đấu dây trên trần vào quạt

• Dây nguội (N) từ nguồn → nối trực tiếp với dây nguội của quạt
• Dây nóng (L’) từ công tắc → nối vào dây nóng của quạt

Bước 3: Nối dây tiếp đất (nếu có)

• Dây tiếp đất → nối vào phần kim loại của quạt hoặc ty treo để đảm bảo an toàn

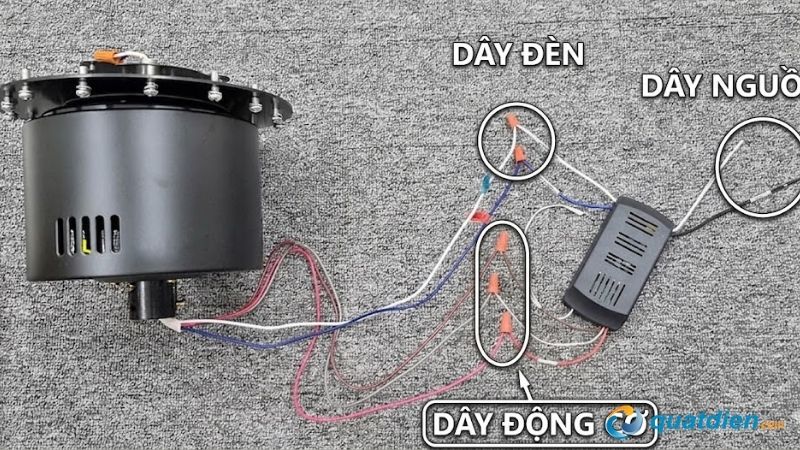

Đấu quạt trần có đèn, quạt trần 3 dây chi tiết từng bước

Bước 1: Ngắt nguồn điện hoàn toàn và sử dụng bút thử điện để kiểm tra lại đảm bảo an toàn.

Bước 2: Nhận diện dây từ quạt: Đây là cách phân biệt phổ biến khi làm việc với quạt 3 dây.

• Dây cấp cho quạt (L quạt): thường màu đen
• Dây cấp cho đèn (L đèn): thường màu đỏ hoặc xanh
• Dây nguội chung (N): màu trắng hoặc xanh dương
• Dây tiếp đất (E) (nếu có):thường là vàng sọc xanh

Bước 3: Kết nối với nguồn điện dây nguồn

• Dây nóng (L):
  • Nếu dùng công tắc đôi: chia làm 2 đường, một cho quạt, một cho đèn
  • Nếu dùng remote: đưa vào đầu vào của receiver
• Dây nguội (N): nối chung cho cả quạt và đèn
• Dây tiếp đất (E): nối vào phần kim loại hoặc ty treo của quạt

Bước 4: Bọc kín các mối nối dây điện bằng băng keo cách điện, sắp xếp dây gọn gàng trong chụp trần, sau đó cấp điện lại để kiểm tra hoạt động.

Lưu ý: Màu dây chỉ mang tính tham khảo, mỗi hãng có thể khác nhau → luôn kiểm tra sơ đồ kỹ thuật đi kèm trước khi đấu nối.

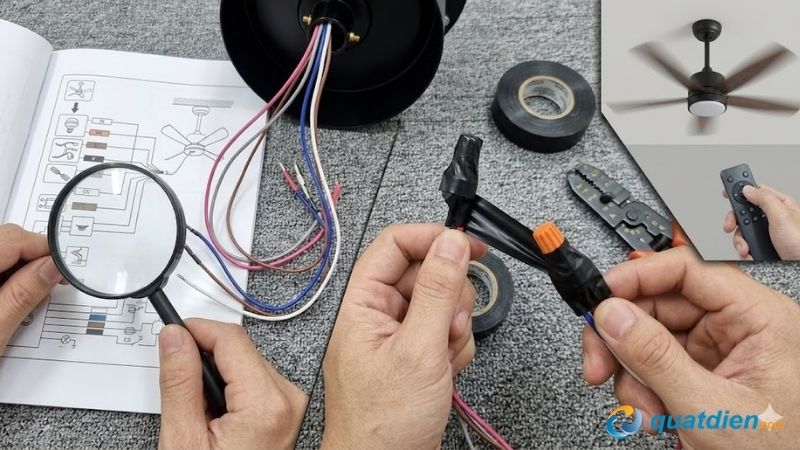

Lưu ý quan trọng khi thực hiện cách đấu quạt trần

Để tránh sự cố trong quá trình lắp đặt và sử dụng, bạn nên ghi nhớ một số lưu ý sau trong khi thực hiện đấu quạt trần.

• Không chỉ dựa vào màu dây để nhận biết
• Đọc kỹ sơ đồ đi kèm quạt trước khi đấu
• Mọi mối nối phải chắc và được quấn băng keo cách điện kỹ
• Không để đầu đồng hở sau khi hoàn thiện
• Chạy thử ngay để phát hiện lỗi sớm

Tuân thủ đúng những nguyên tắc trên sẽ giúp quá trình lắp đặt diễn ra an toàn, hạn chế rủi ro và đảm bảo quạt hoạt động ổn định, bền lâu

Cách đấu quạt trần sẽ không còn quá khó nếu bạn hiểu rõ từng loại quạt và thực hiện đúng theo trình tự. Quan trọng nhất vẫn là đảm bảo an toàn điện, xác định chính xác dây nguồn và kiểm tra kỹ sau khi hoàn thiện. QuatDien.com hy vọng những hướng dẫn chi tiết trong bài viết sẽ giúp bạn dễ dàng tự thực hiện tại nhà một cách an toàn và hiệu quả.
