Cách thay bo mạch quạt Mitsubishi tại nhà: Hướng dẫn chi tiết
Cách thay bo mạch quạt Mitsubishi đang được nhiều người tìm kiếm khi quạt gặp lỗi không lên nguồn, loạn phím hoặc chạy chập chờn. Nhiều trường hợp chỉ cần thay đúng bo mạch là quạt có thể hoạt động ổn định trở lại mà không cần thay nguyên bộ quạt mới, giúp tiết kiệm đáng kể chi phí sửa chữa. Sau đây, QuatDien.com sẽ chỉ bạn cách phân biệt dây nguồn AC1, AC2, dây nối mạch và cách thay bo mạch.
Dấu hiệu cần thay bo mạch quạt Mitsubishi
Sau thời gian dài sử dụng, bo mạch điều khiển có thể bị oxy hóa hoặc suy giảm linh kiện, dẫn đến tình trạng quạt vận hành chập chờn. Việc nhận biết sớm các dấu hiệu dưới đây không chỉ giúp bạn khắc phục kịp thời mà còn ngăn chặn nguy cơ cháy nổ, bảo vệ các bộ phận khác của quạt.
Những biểu hiện hư hỏng bo mạch thường gặp:
- Quạt không lên nguồn: Đã cắm điện nhưng đèn nguồn không sáng và quạt hoàn toàn không hoạt động.
- Lỗi hệ thống điều khiển: Các phím bấm trên thân quạt không phản hồi hoặc điều khiển từ xa (remote) hoạt động lúc được, lúc không.
- Quạt tự vận hành bất thường: Tự động tắt nguồn, tự đổi tốc độ gió hoặc chuyển chế độ quay khi không có tác động từ người dùng.
- Dấu hiệu nguy hiểm: Có mùi khét hoặc tiếng kêu “tạch tạch” phát ra từ bên trong thân quạt. Đây là cảnh báo khẩn cấp cần ngắt điện ngay lập tức để tránh chập cháy.
Lưu ý: Đối với các dòng quạt như Mitsubishi LV16-RV, lỗi bo mạch thường xuất hiện sau nhiều năm sử dụng liên tục. Nếu quạt của bạn xuất hiện từ 2 biểu hiện trở lên, hãy tiến hành thay thế bo mạch. Tuy nhiên, nếu quạt đã quá cũ hoặc hỏng nặng, bạn có thể tham khảo thêm các mẫu Quạt đứng Mitsubishi đời mới nhất tại cửa hàng của chúng tôi để thay thế nếu chi phí sửa chữa không còn tối ưu.
Nguyên nhân bo mạch quạt Mitsubishi bị hỏng thường gặp
Việc xác định đúng nguyên nhân khiến bo mạch quạt bị lỗi không chỉ giúp bạn khắc phục triệt để sự cố mà còn là “bí quyết” để tăng tuổi thọ cho linh kiện mới sau khi thay thế. Dưới đây là 4 tác nhân phổ biến nhất mà các kỹ thuật viên tại QuatDien.com thường ghi nhận:
- Nguồn điện chập chờn: Điện áp tăng giảm bất thường dễ làm cháy tụ điện hoặc IC trên bo mạch. Đây là nguyên nhân thường gặp tại khu vực điện yếu hoặc sử dụng nhiều thiết bị công suất lớn cùng lúc.
- Quạt hoạt động liên tục nhiều giờ: Khi quạt chạy với cường độ cao trong thời gian dài, nhiệt lượng bên trong tăng lên khiến linh kiện điện tử nhanh xuống cấp hơn bình thường.
- Độ ẩm và côn trùng xâm nhập: Bo mạch đặt bên trong thân quạt nên rất dễ bị ảnh hưởng bởi hơi ẩm hoặc côn trùng nhỏ gây chập điện, oxy hóa mạch.
- Linh kiện bị lão hóa: Sau nhiều năm sử dụng, tụ điện và các linh kiện trên bo mạch có thể suy giảm hiệu suất khiến quạt hoạt động không ổn định.
Hiểu rõ các nguyên nhân trên sẽ giúp bạn chủ động hơn trong việc bảo quản quạt. Sau khi thay bo mạch mới, hãy cân nhắc sử dụng ổn áp nếu khu vực của bạn điện áp không ổn định và định kỳ vệ sinh thân quạt để tránh côn trùng xâm nhập.
Hướng dẫn cách thay bo mạch quạt Mitsubishi chi tiết
Khi thực hiện cách thay bo mạch quạt Mitsubishi sẽ không quá phức tạp nếu bạn nắm rõ quy trình. Tuy nhiên, rủi ro lớn nhất là đấu nhầm dây nguồn gây chập cháy. Hãy theo dõi hướng dẫn từng bước dưới đây để thực hiện an toàn và hiệu quả nhất.

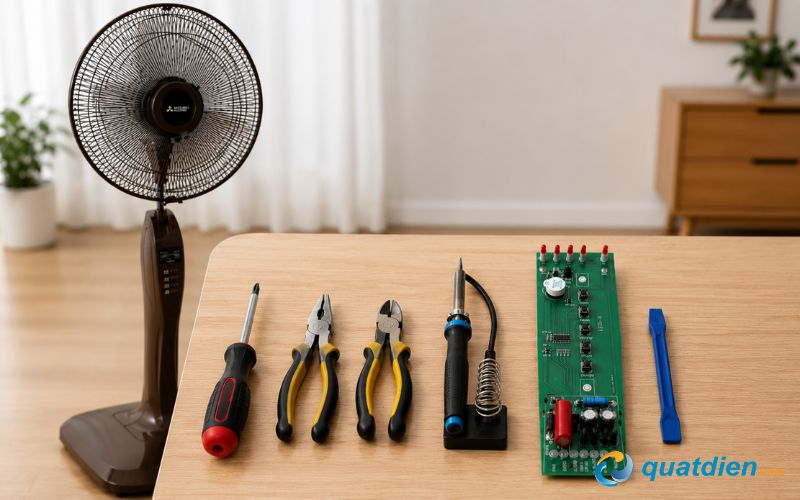

Chuẩn bị dụng cụ cần thiết
Trước khi bắt đầu, hãy đảm bảo bạn đã có đầy đủ các dụng cụ sau để tránh gián đoạn quá trình thao tác:
- Tua vít 4 cạnh
- Kìm hoặc kéo cắt dây
- Máy hàn thiếc
- Bo mạch thay thế phù hợp model quạt
- Dụng cụ nạy
Luôn ưu tiên sử dụng bo mạch chính hãng cho các dòng LV16. Việc này giúp bo mạch mới tương thích hoàn hảo với motor và hệ thống điều khiển, tránh tình trạng quạt chạy yếu hoặc nóng bất thường sau khi lắp.
Các bước thực hiện thay bo mạch quạt cây Mitsubishi chi tiết nhất
Để việc thay bo mạch diễn ra thuận lợi, hãy thực hiện theo trình tự 6 bước chuẩn kỹ thuật dưới đây.
Bước 1 Mở nắp bảo vệ: Dùng tua vít 4 cạnh tháo các con ốc phía sau thân quạt để mở phần nắp nhựa bảo vệ bo mạch.

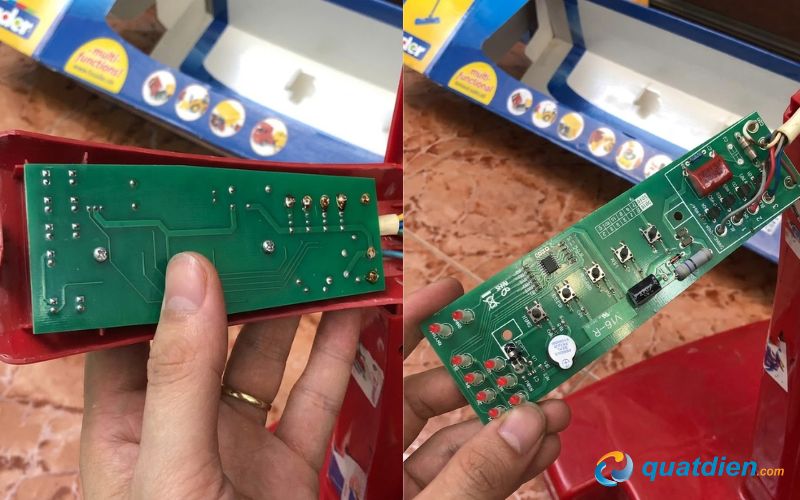

Bước 2: Tháo bo mạch cũ ra khỏi quạt
Sau khi mở nắp, người dùng sẽ thấy bo mạch được cố định bên trong bằng các con ốc nhỏ hoặc chốt nhựa.
Tiến hành:
- Tháo ốc giữ bo mạch
- Gỡ nhẹ phần nhựa bảo vệ
- Nhấc bo mạch cũ ra ngoài
Lưu ý: Thao tác nhẹ tay để tránh làm đứt dây tín hiệu hoặc gãy các chốt nhựa cố định. Nếu bo mạch bị cháy, bạn sẽ thấy các dấu hiệu như vết đen, mùi khét, tụ điện phồng hoặc cháy chân IC.

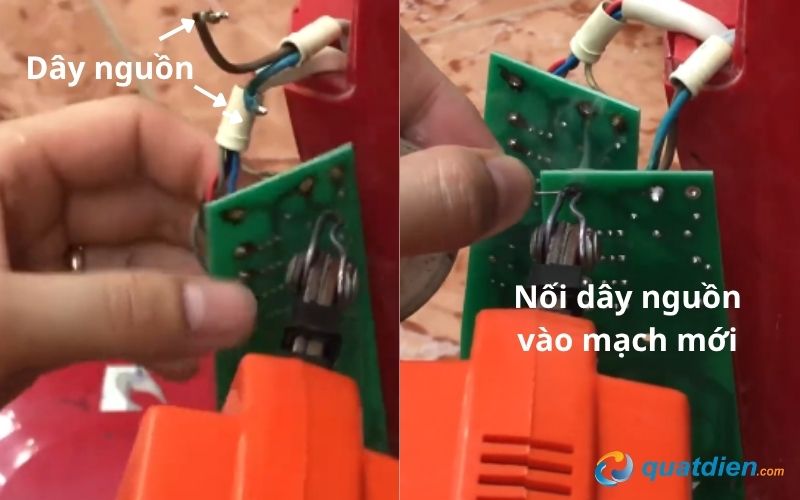

Bước 3: Xác định đúng dây nguồn AC1 ,AC2
Đây là công đoạn quan trọng nhất. Đấu sai dây nguồn có thể gây chập cháy hoặc hư hỏng bo mạch ngay khi cấp điện.
- Cách nhận diện: Trên bo mạch mới luôn có ký hiệu AC1 và AC2 tại vị trí jack cắm hoặc chân hàn.
- Nguyên tắc đấu: Nối đúng dây nguồn vào vị trí tương ứng đã ký hiệu trên bo mạch.
Mẹo dành cho bạn: Hãy chụp ảnh sơ đồ dây cũ trước khi tháo hoặc áp dụng cách “tháo đến đâu lắp bo mới đến đó” để tránh nhầm lẫn. Tuyệt đối không được đấu nhầm dây nguồn vào vị trí của các dây tín hiệu điều khiển. Hãy kiểm tra kỹ ký hiệu AC (nguồn điện xoay chiều) trước khi thực hiện hàn.

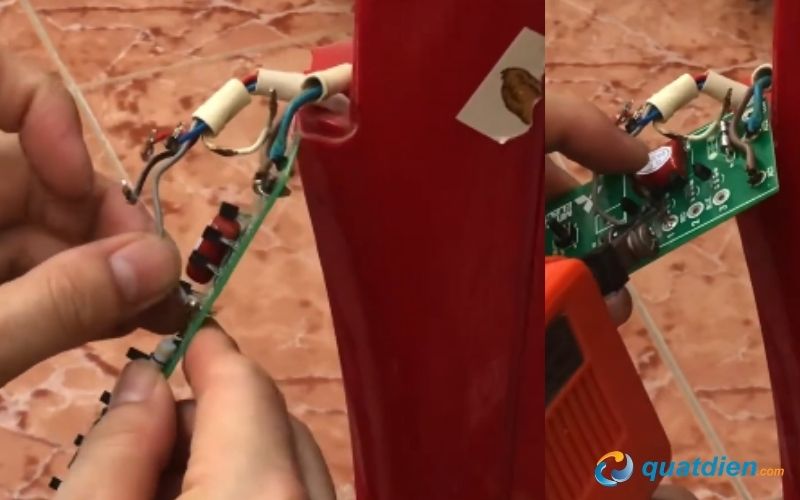

Bước 4: Đấu dây chức năng theo đúng màu
Các dây điều khiển (dây tốc độ gió, dây quay đầu…) thường được phân biệt bằng màu sắc. Đây là phần đơn giản hơn nếu bạn làm cẩn thận từng dây một.
Quy tắc đấu: Dây màu nào nối với dây cùng màu đó (Ví dụ: dây Đỏ nối với dây Đỏ, dây Vàng nối với dây Vàng…).
Thao tác kỹ thuật:
- Dùng kìm tuốt nhẹ lớp nhựa bảo vệ đầu dây.
- Dùng máy hàn thiếc để gắn dây vào đúng vị trí trên mạch.
- Đảm bảo mối hàn chắc chắn, không bị bong tróc.
- Sử dụng ống co nhiệt hoặc băng dính điện bọc kín mối nối để ngăn ngừa chập chạm.
Sau khi đấu xong, hãy dùng tay lay nhẹ các mối nối để đảm bảo chúng đã được cố định chắc chắn, không bị tuột.

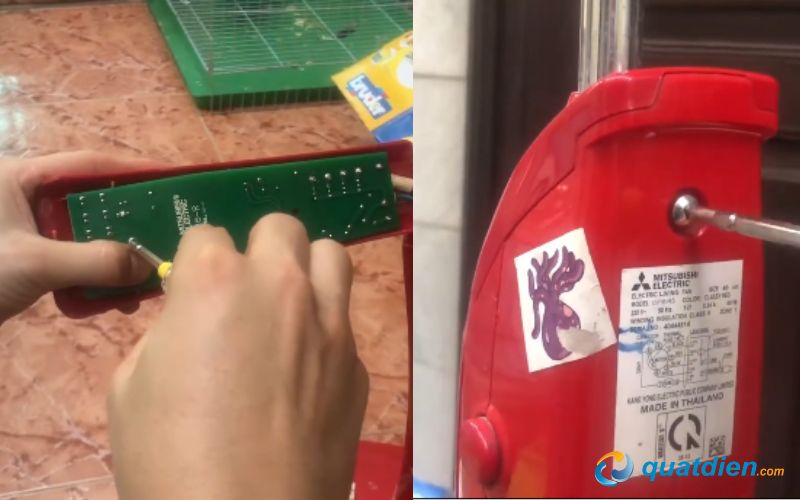

Bước 5: Cố định bo mạch vào thân quạt
Sau khi đã đấu nối dây điện thành công, việc lắp đặt bo mạch vào vị trí cũ yêu cầu sự cẩn thận để tránh các lỗi như cấn dây hoặc lệch nút bấm.
Các bước thực hiện:
- Sắp xếp dây điện: Bó gọn các dây bằng dây rút nhựa và luồn vào các rãnh định sẵn trong thân quạt.
- Định vị bo mạch: Đặt bo mạch vào đúng vị trí cũ, đảm bảo các chốt nhựa hoặc lỗ vít khớp hoàn toàn.
- Canh chỉnh mặt điều khiển: Kiểm tra xem các đèn LED hiển thị và các nút bấm trên bo mạch có khớp với vị trí trên vỏ nhựa hay không.
- Siết ốc cố định: Dùng tua vít siết vừa tay các ốc giữ. Không nên siết quá chặt vì có thể làm nứt chân nhựa hoặc làm bo mạch bị vênh.
Nhiều loại bo mạch thay thế (không phải bo “zin”) có thể có kích thước chênh lệch nhẹ. Trước khi siết ốc, hãy cắm tạm nguồn để thử các phím bấm. Nếu phím hoạt động trơn tru, không bị kẹt, lúc đó bạn mới tiến hành cố định hoàn toàn.

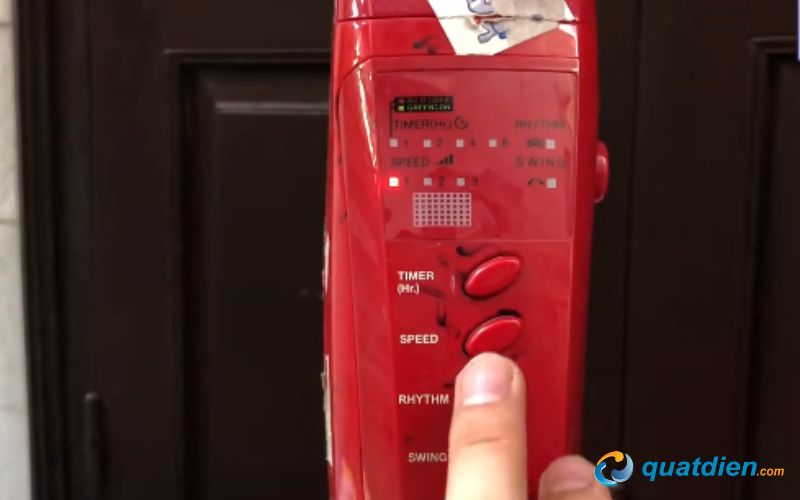

Bước 6 Lắp lại quạt và kiểm tra hoạt động: Sau khi hoàn tất đấu nối, hãy lắp lại phần nắp nhựa bảo vệ. Cuối cùng, cắm điện và kiểm tra các chức năng sau để đảm bảo quạt hoạt động ổn định. Nếu mọi chức năng đều hoạt động mượt mà, chúc mừng bạn đã thay bo mạch quạt Mitsubishi thành công!
Lưu ý an toàn và kinh nghiệm chọn mua bo mạch
Việc chọn mua đúng loại bo mạch không chỉ giúp quạt vận hành ổn định mà còn đảm bảo an toàn điện cho gia đình. Để tránh tình trạng mua nhầm linh kiện không tương thích, bạn nên lưu ý các tiêu chí sau:
4 tiêu chí vàng khi chọn mua bo mạch quạt:
- Đúng model quạt: Kiểm tra mã máy (ví dụ: Mitsubishi LV16-RV) trên tem dán ở thân hoặc đế quạt.
- Đúng vị trí jack cắm: So sánh bo mạch cũ và mới để đảm bảo vị trí các cổng cắm dây nguồn và dây chức năng trùng khớp.
- Thông số điện áp: Đảm bảo bo mạch mới có điện áp hoạt động tương thích hoàn toàn với hệ thống của quạt.
- Ưu tiên hàng chính hãng: Nên chọn mua bo mạch chính hãng Mitsubishi để đảm bảo độ bền, linh kiện điện tử chuẩn và hạn chế tối đa nguy cơ chập cháy sau lắp đặt.
Với các dòng quạt như Mitsubishi LV16, việc sử dụng bo mạch chính hãng là bắt buộc để quạt hoạt động êm ái, đúng công suất và không gây nóng motor. Tránh ham rẻ mà mua các loại bo mạch không rõ nguồn gốc, dễ gây lỗi mạch chỉ sau thời gian ngắn sử dụng.
Cách thay bo mạch quạt Mitsubishi thực tế không quá phức tạp nếu người dùng thao tác đúng kỹ thuật và đấu dây cẩn thận. Với các lỗi như không lên nguồn, loạn phím hoặc mất điều khiển, thay bo mạch thường là giải pháp nhanh và tiết kiệm hơn so với mua quạt mới. Nếu cần tìm đúng loại bo mạch phù hợp cho từng model quạt, người dùng có thể tham khảo thêm tại QuatDien.com để lựa chọn dễ dàng hơn.
