Motor quạt hút: Cấu tạo, nguyên lý hoạt động và cách chọn

Motor quạt hút là bộ phận tạo chuyển động cho cánh quạt, giúp hệ thống hút và đưa không khí ra khỏi khu vực cần thông gió. Tùy loại quạt, motor có thể khác nhau về công suất, điện áp, tốc độ quay và kiểu truyền động. Vậy motor quạt hút hoạt động thế nào và chọn loại nào phù hợp? Cùng QuatDien.com tìm hiểu dưới đây.

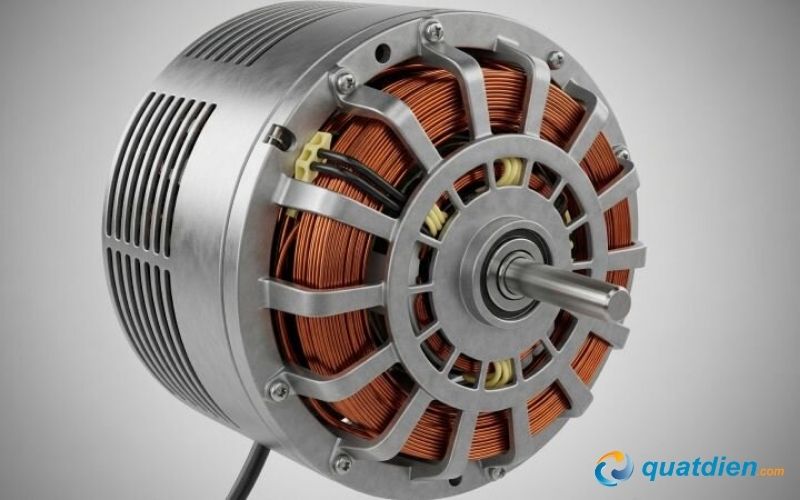

Motor quạt hút là gì? Vì sao bộ phận này quan trọng?

Motor quạt hút là bộ phận tạo chuyển động quay cho cánh quạt. Khi được cấp điện, motor làm quay trục và cánh quạt, từ đó tạo ra dòng không khí để hút khí nóng, mùi, bụi hoặc không khí tù đọng ra khỏi khu vực cần thông gió.

Hiểu đơn giản, motor là bộ phận tạo động lực, còn cánh quạt đảm nhiệm việc tạo dòng khí. Motor và cánh quạt cần được lựa chọn đồng bộ để quạt hút và quạt thông gió hoạt động đúng với yêu cầu của hệ thống.

Cấu tạo và nguyên lý hoạt động của motor quạt hút

Motor quạt hút gồm nhiều bộ phận phối hợp để tạo chuyển động quay và duy trì khả năng vận hành. Dưới đây là cấu tạo và nguyên lý hoạt động cơ bản.

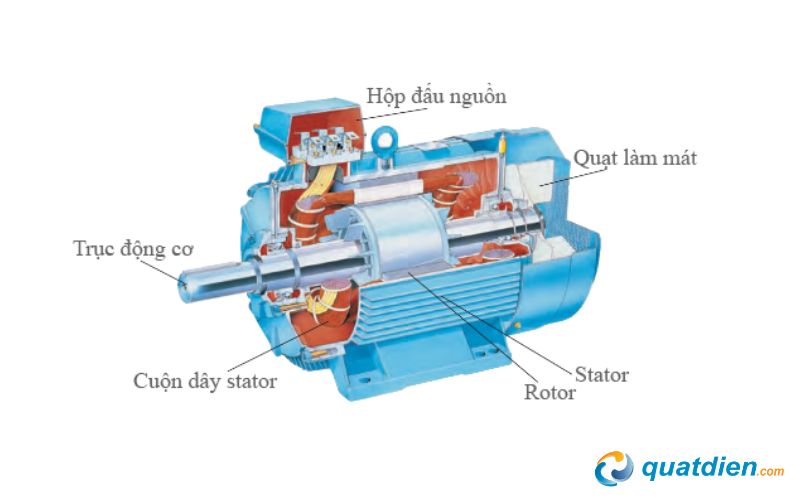

Cấu tạo của motor quạt hút

Một motor quạt hút thông thường gồm:

• Stator: Phần đứng yên, tạo từ trường khi motor hoạt động.
• Rotor: Phần quay bên trong motor.
• Trục motor: Truyền chuyển động quay đến cánh quạt hoặc bộ truyền động.
• Cuộn dây: Tạo từ trường khi được cấp điện.
• Vòng bi/bạc đạn: Giúp trục quay ổn định, giảm ma sát.
• Vỏ motor: Bảo vệ linh kiện và hỗ trợ tản nhiệt.

Tùy thiết kế, motor có thể có thêm tụ điện, quạt làm mát hoặc các bộ phận điều khiển khác.

Để hiểu rõ hơn cách các bộ phận phối hợp với nhau, có thể tham khảo thêm cấu tạo quạt hút công nghiệp.

Nguyên lý hoạt động

Cấp điện → tạo từ trường → rotor quay → trục quay → cánh quạt quay → tạo dòng khí.

Khi motor quay, cánh quạt tạo ra sự chênh lệch áp suất và hình thành dòng không khí. Khả năng hút thực tế còn phụ thuộc vào thiết kế cánh quạt, lưu lượng, áp suất và trở lực của hệ thống.

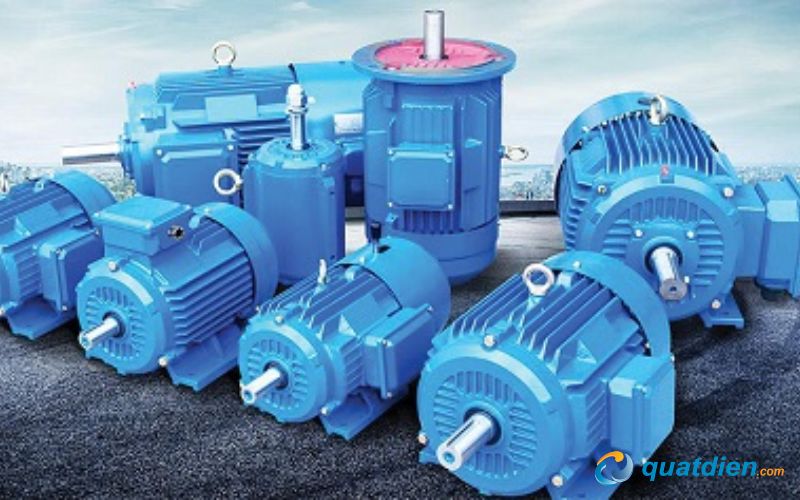

Các loại motor quạt hút phổ biến hiện nay

Motor quạt hút có thể được phân loại dựa trên nguồn điện, điều kiện môi trường làm việc và thương hiệu sản xuất. Mỗi nhóm sẽ phù hợp với những nhu cầu sử dụng khác nhau.

Motor 1 pha

Sử dụng nguồn điện 1 pha, thường gặp ở các loại quạt phục vụ nhà ở, cửa hàng và hệ thống quy mô nhỏ.

Motor 3 pha

Sử dụng nguồn điện 3 pha, thường được dùng cho các hệ thống quạt công nghiệp có công suất lớn hơn.

Motor AC, DC hoặc EC

Đây là cách phân loại theo loại động cơ và phương thức điều khiển. Mỗi loại có đặc điểm khác nhau về hiệu suất, khả năng điều chỉnh tốc độ và ứng dụng.

Motor truyền động trực tiếp

Motor nối trực tiếp với cánh quạt, kết cấu gọn và ít bộ phận truyền động.

Motor truyền động gián tiếp

Motor truyền động qua dây curoa, puly hoặc cơ cấu tương ứng, thường gặp ở một số hệ thống quạt công nghiệp.

Lưu ý: Không phải motor nào cũng có thể thay thế cho nhau. Cần đối chiếu thông số và kết cấu lắp đặt trước khi thay.

Cách chọn motor quạt hút để chuẩn với không gian

Không nên chọn motor chỉ dựa vào công suất. Để motor hoạt động ổn định và phù hợp với quạt, cần đối chiếu các thông số dưới đây theo nhu cầu thực tế.

Tiêu chí	Nên chọn như thế nào?
Công suất	Chọn motor có công suất phù hợp với tải và thông số của quạt. Không nên tự ý chọn công suất lớn hơn nếu chưa kiểm tra khả năng tương thích.
Điện áp	Chọn đúng điện áp mà hệ thống đang sử dụng. Nguồn 1 pha thì dùng motor 1 pha, nguồn 3 pha thì chọn motor 3 pha tương ứng.
Tốc độ quay (RPM)	Ưu tiên motor có tốc độ quay phù hợp với thiết kế của quạt. Không nên thay motor có RPM chênh lệch lớn vì có thể làm thay đổi đặc tính vận hành của quạt.
Lưu lượng và áp suất	Nếu quạt phải hút qua đường ống dài, nhiều co hoặc có bộ lọc, cần chọn motor/quạt đáp ứng được áp suất yêu cầu thay vì chỉ nhìn vào lưu lượng.
Kiểu truyền động	Quạt truyền động trực tiếp cần motor tương thích với cánh và trục; quạt truyền động gián tiếp cần kiểm tra thêm puly, dây curoa và tỷ số truyền.
Kích thước lắp đặt	Khi thay motor, cần đối chiếu chân đế, kích thước thân motor, đường kính trục và vị trí lỗ bắt để đảm bảo lắp vừa.
Môi trường sử dụng	Nơi nhiều bụi, ẩm hoặc nhiệt độ cao cần chọn motor có thiết kế và cấp bảo vệ phù hợp với môi trường đó.
Cấp bảo vệ IP	Chọn cấp IP phù hợp với mức độ tiếp xúc với bụi và nước của vị trí lắp đặt. Môi trường càng khắc nghiệt càng cần kiểm tra kỹ thông số này.

Nếu thay motor cho quạt đang sử dụng, nên đối chiếu thông số của motor cũ với motor mới, đặc biệt là công suất, điện áp, tốc độ quay, đường kính trục và kích thước lắp đặt. Không nên tự ý thay motor có thông số khác nếu chưa kiểm tra khả năng tương thích.

Hy vọng những thông tin trên từ QuatDien.com giúp bạn hiểu rõ hơn về motor quạt hút, cách phân loại cũng như các tiêu chí cần quan tâm trước khi lựa chọn. Việc xác định đúng loại motor ngay từ đầu sẽ giúp hạn chế sự cố trong quá trình vận hành và phù hợp hơn với nhu cầu sử dụng thực tế.
