Sơ đồ đấu quạt trần: Hướng dẫn nhanh, dễ hiểu trong 5 phút

Sơ đồ đấu quạt trần tưởng đơn giản nhưng nếu đấu sai dây hoặc bỏ qua bước an toàn, bạn có thể gặp lỗi như quạt không quay, quay yếu, quay ngược hoặc thậm chí chập cháy nguy hiểm. Trong bài viết này, QuatDien.com sẽ hướng dẫn bạn cách nhận biết dây R – S – C, hiểu nguyên lý đấu tụ và thực hiện đúng kỹ thuật để lắp đặt an toàn, hiệu quả.

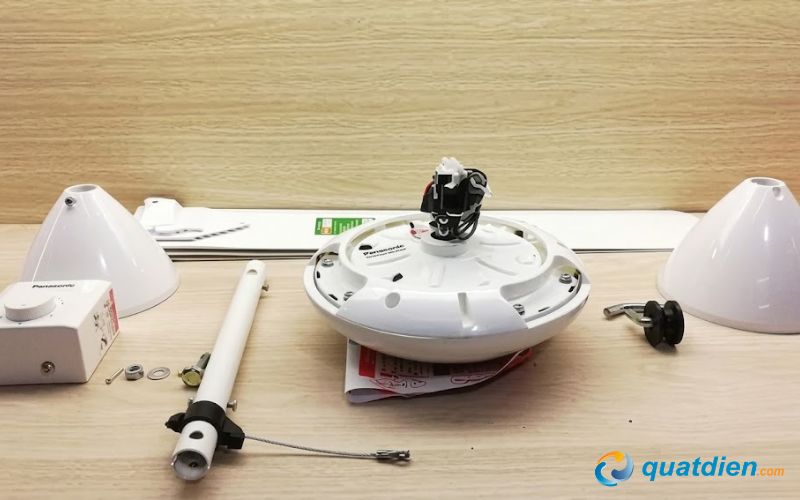

Cấu tạo cơ bản liên quan đến sơ đồ đấu quạt trần

Để hiểu và áp dụng đúng sơ đồ đấu quạt trần, bạn cần nắm rõ 3 thành phần chính trong cấu tạo các bộ phận liên quan trực tiếp đến việc đấu nối.

• Motor quạt: Trong quạt trần AC, motor thường có cuộn chạy và cuộn phụ để hỗ trợ khởi động.
• Tụ điện: Tụ điện giúp tạo lệch pha, hỗ trợ motor khởi động và vận hành ổn định hơn. Khi tụ yếu hoặc đấu sai, quạt có thể ù, quay yếu hoặc không tự khởi động.
• Bộ điều tốc hoặc hộp số: Bộ phận này giúp thay đổi tốc độ quay của quạt. Nếu đấu sai đường đi của nguồn hoặc đấu nhầm dây motor, điều tốc có thể không hoạt động đúng.

Hiểu rõ ba thành phần này sẽ giúp bạn đọc sơ đồ chính xác và đấu quạt trần an toàn, hiệu quả hơn.

Cách nhận biết dây R, S, C của quạt trần bằng VOM

Trong motor quạt trần 1 pha, có 3 dây C, R, S; dùng VOM (đồng hồ đo điện) để đo điện trở và xác định chính xác từng đầu dây.

• C: dây chung
• R: dây chạy
• S: dây đề hoặc dây phụ khởi động

Khi không còn ký hiệu sẵn trên motor, có thể dùng đồng hồ VOM để đo điện trở giữa 3 đầu dây. Sau khi đo, sẽ có 3 giá trị điện trở:

• Cặp có điện trở lớn nhất là giữa R và S
• Cặp có điện trở nhỏ nhất là giữa C và R
• Cặp còn lại là giữa C và S

Từ đó suy ra:

• Tìm 2 đầu dây có điện trở lớn nhất → đó là R và S
• Đầu dây còn lại chính là C
• Đo từ C đến 2 đầu còn lại:
  • Đầu nào có điện trở nhỏ hơn là R
  • Đầu nào có điện trở lớn hơn là S

Lưu ý: cách này chỉ đúng khi bạn đang đo trực tiếp 3 đầu dây cuộn motor và motor đã được tách khỏi mạch điều tốc, tụ hoặc bo điều khiển. Không nên nhận biết dây chỉ dựa vào màu sắc, vì mỗi hãng có thể dùng quy ước khác nhau.

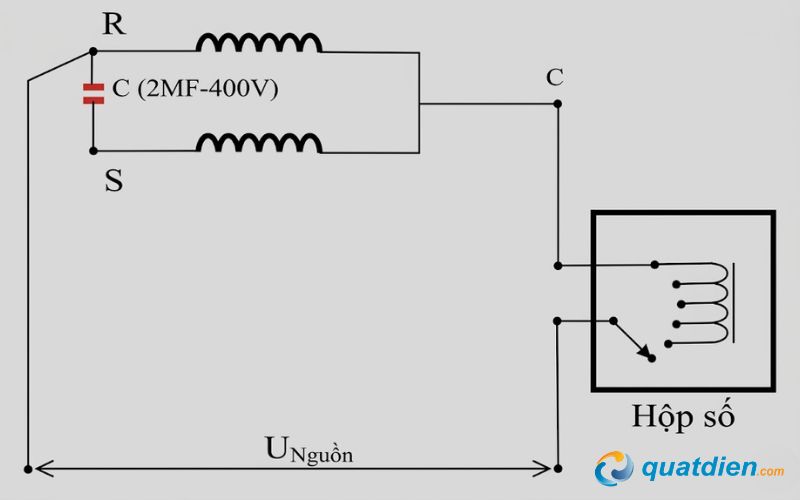

Sơ đồ đấu quạt trần đúng kỹ thuật

Với quạt trần cơ truyền thống, tụ điện thường tham gia vào mạch khởi động của motor. Về nguyên lý phổ biến, tụ được nối trong mạch cuộn phụ để tạo lệch pha, giúp motor khởi động và chạy ổn định hơn.

Hiểu đơn giản cách đấu:

• Dây N (nguồn) → nối trực tiếp vào dây C (dây chung của motor)
• Dây L (nguồn) → đi qua công tắc hoặc hộp số → nối vào dây R (dây chạy)
• Tụ điện → nối giữa dây R (dây chạy) và dây S (dây đề)

Điểm quan trọng là: không phải cứ thấy 3 dây là đấu thử theo cảm tính. Nếu quạt có sơ đồ của nhà sản xuất, hãy ưu tiên dùng đúng sơ đồ đó.

Hướng dẫn cách đấu quạt trần tại nhà theo sơ đồ

Sau khi xác định đúng dây, bạn thực hiện theo các bước sau:

Bước 1: Lắp chụp trên và trụ dưới vào trục chính, siết chắc để đảm bảo không lỏng.

Bước 2: Luồn 3 dây điện từ bầu quạt qua ống trục gọn gàng, không xoắn.

Bước 3: Gắn ty treo vào bầu quạt, vặn chặt ốc và gắn chốt khóa để tránh tuột.

Bước 4: Lắp cánh quạt vào bầu quạt, siết chặt bằng tuýp D10 và đảm bảo cân bằng

Bước 5: Treo quạt lên móc trần chắc chắn, kiểm tra khả năng chịu lực.

Bước 6: Đấu dây điện theo sơ đồ:

• Nối dây C (dây chung) với dây N của nguồn
• Nối dây R (dây chạy) với dây L qua công tắc hoặc hộp số
• Tụ điện nối giữa dây R và S

Bước 7: Lắp hộp số/điều tốc, đấu nối với nguồn điện và kiểm tra hoạt động.

Xem chi tiết: Cách đấu quạt trần chạy thẳng không dùng hộp số

Dấu hiệu đấu sai quạt trần và cách xử lý

Khi đấu sai quạt trần, thiết bị thường xuất hiện nhiều dấu hiệu bất thường, đặc biệt khi không tuân đúng sơ đồ đấu quạt trần. Dưới đây là các lỗi phổ biến và cách xử lý chi tiết bạn cần biết.

Quạt không quay

Nếu quạt không quay, nguyên nhân thường do đấu sai dây, mối nối lỏng, tụ điện hỏng hoặc lỗi từ receiver/hộp điều tốc. Cần kiểm tra lại toàn bộ sơ đồ đấu, siết chặt mối nối và thay tụ nếu cần để đảm bảo quạt hoạt động bình thường.

Quạt ù nhưng không tự khởi động

Trường hợp quạt phát tiếng ù nhưng không quay, thường liên quan đến tụ điện yếu hoặc đấu sai mạch cuộn phụ (dây S). Bạn nên kiểm tra lại tụ điện và vị trí đấu giữa dây R–S để đảm bảo đúng nguyên lý khởi động của motor.

Quạt quay yếu

Quạt quay yếu có thể do tụ quạt trần xuống cấp, điện áp không ổn định, hoặc đấu sai vị trí dây. Ngoài ra, các yếu tố cơ khí như bạc đạn khô, cánh lệch cũng ảnh hưởng đến hiệu suất, cần kiểm tra cả điện và cơ để xử lý triệt để.

Quạt quay ngược

Không phải lúc nào quay ngược cũng do đấu sai dây. Nhiều trường hợp là do công tắc đảo chiều đang bật sai chế độ. Trước khi kết luận lỗi điện, hãy kiểm tra vị trí công tắc này để tránh sửa sai và mất thời gian không cần thiết.

Điều tốc không hoạt động

Nếu điều tốc không ăn, nguyên nhân có thể do đấu sai đường nguồn qua hộp số, điều tốc không tương thích, hoặc quạt có mạch điều khiển riêng nhưng bị đấu như quạt cơ. Cần kiểm tra lại sơ đồ và loại quạt trước khi xử lý.

Tham khảo ngay: Cách sửa quạt trần tại nhà khi quạt không quay, quay yếu hoặc bị ù

Những lưu ý quan trọng để đấu quạt trần an toàn

Việc đấu quạt trần không chỉ đòi hỏi đúng kỹ thuật mà còn cần đảm bảo an toàn tuyệt đối trong quá trình thực hiện. Dù đã nắm rõ sơ đồ đấu quạt trần, bạn vẫn cần lưu ý các điểm sau để tránh sự cố ngoài ý muốn.

• Không đoán dây theo màu: Màu dây giữa các hãng không đồng nhất, cách an toàn nhất là dùng đồng hồ đo (VOM) và sơ đồ kỹ thuật của quạt.
• Không áp dụng sơ đồ R–S–C cho mọi loại quạt: Quạt có remote, mạch điều khiển hoặc motor DC cần đấu theo sơ đồ riêng của nhà sản xuất.
• Luôn kiểm tra tiếp địa và hộp điện: Đảm bảo hệ thống có nối đất đúng chuẩn và hộp điện đủ chắc chắn để treo quạt an toàn.
• Dừng lại nếu gặp các trường hợp sau: Không xác định được loại quạt, không có sơ đồ, dây bị sửa đổi hoặc thiếu dụng cụ đo điện.

Tóm lại, nếu không chắc chắn về sơ đồ hoặc thao tác điện, bạn nên ưu tiên an toàn và nhờ thợ điện có kinh nghiệm, tránh tự đấu theo cảm tính gây nguy hiểm.

Câu hỏi thường gặp về sơ đồ đấu quạt trần

Dưới đây là một số câu hỏi thường gặp khi tìm hiểu và thực hiện sơ đồ đấu quạt trần, giúp bạn dễ dàng lắp đặt đúng kỹ thuật và hạn chế các lỗi phổ biến.

Người không chuyên có tự đấu quạt trần được không?

Có thể, nhưng chỉ nên áp dụng với quạt cơ truyền thống, có sơ đồ rõ và người thực hiện hiểu cách ngắt điện, dùng đồng hồ đo và cố định mối nối an toàn.

Sơ đồ đấu tụ quạt trần 3 cánh có khác quạt thường không?

Số cánh không phải yếu tố quyết định sơ đồ điện. Quan trọng là loại motor, kiểu điều khiển và thiết kế mạch của quạt.

Làm sao biết mình đã đấu đúng?

Khi đấu đúng, quạt sẽ khởi động bình thường, quay êm, đúng chiều, đổi tốc độ ổn định và không có tiếng ù hoặc nóng bất thường.

Hiểu đúng sơ đồ đấu quạt trần giúp quạt vận hành ổn định, hạn chế chập cháy và hỏng motor. Với quạt cơ, chỉ cần xác định đúng dây R, S, C và đấu tụ theo hướng dẫn của QuatDien.com. Tuy nhiên, với quạt có remote hoặc motor DC, bạn nên dùng sơ đồ chính hãng hoặc nhờ kỹ thuật viên để đảm bảo an toàn.
