3 loại công tắc quạt trần: So sánh và cách đấu mỗi loại

Bạn có biết chỉ cần chọn sai công tắc quạt trần, quạt có thể chạy yếu, tốn điện và nhanh hỏng dù vẫn còn mới? Đây là lỗi rất nhiều gia đình gặp phải nhưng ít ai nhận ra. Thực tế, việc hiểu đúng loại công tắc và cách lắp đặt sẽ giúp quạt vận hành êm hơn, bền hơn. Cùng QuatDien.com tìm hiểu chi tiết ngay bài viết dưới đây.

Các loại công tắc quạt trần được sử dụng nhiều nhất hiện nay

Hiện nay, trên thị trường có 3 loại công tắc quạt trần được sử dụng phổ biến nhất, mỗi loại phù hợp với từng nhu cầu khác nhau.

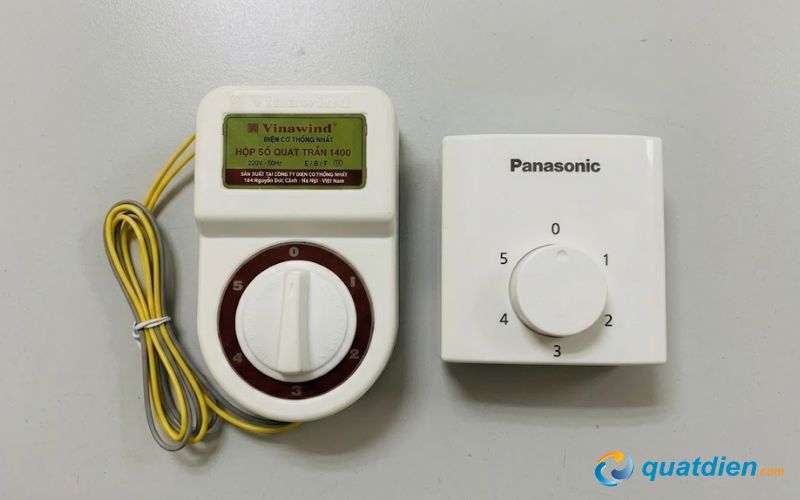

Hộp số quạt trần

Hộp số là loại công tắc quạt trần phổ biến nhất, thường được tích hợp sẵn khi mua quạt. Thiết bị này cho phép điều chỉnh tốc độ quạt theo từng cấp độ cố định (thường từ 1 đến 5).

Cấu tạo hộp số

• Vỏ hộp bên ngoài bảo vệ linh kiện
• Núm vặn điều chỉnh tốc độ
• Bộ điện trở (biến trở)
• Hệ thống dây dẫn
• Các linh kiện bên trong hộp

Hộp số hoạt động dựa trên việc thay đổi điện trở trong mạch điện. Khi người dùng vặn núm điều chỉnh, điện trở sẽ giảm dần, từ đó làm tăng tốc độ quay của quạt. Ở mức 0, mạch điện bị ngắt hoàn toàn và quạt dừng hoạt động.

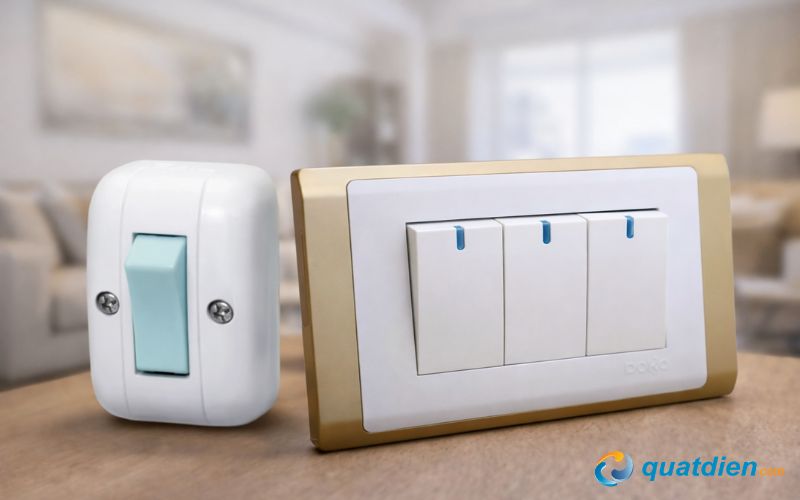

Công tắc 2 cực phổ biến (công tắc 1 chiều)

Công tắc 2 cực là loại công tắc quạt trần đơn giản nhất, chỉ có chức năng bật và tắt quạt mà không điều chỉnh được tốc độ.

Cấu tạo công tắc 1 chiều

• 1 cực động
• 1 cực tĩnh
• Vỏ công tắc
• Hệ thống tiếp điểm điện

Công tắc hoạt động theo cơ  đóng/ngắt mạch điện. Khi bật công tắc, mạch điện được nối và quạt bắt đầu hoạt động. Khi tắt, mạch bị ngắt và quạt dừng lại. Do không có bộ điều chỉnh điện trở hoặc điện áp nên tốc độ quạt luôn cố định.

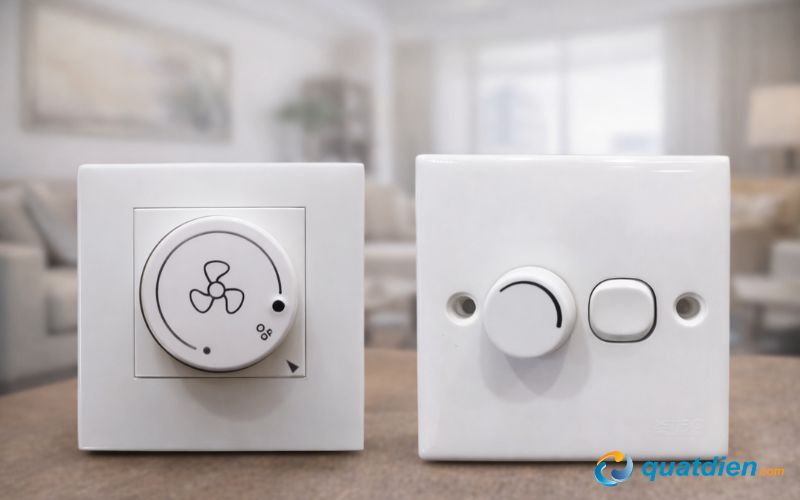

Dimmer quạt trần (chiết áp)

Dimmer là loại công tắc quạt trần hiện đại, cho phép điều chỉnh tốc độ quạt linh hoạt mà không bị giới hạn theo các cấp độ cố định. Ngoài ra, nhiều dòng quạt hiện nay còn được trang bị điều khiển quạt trần giúp thao tác tiện lợi hơn mà không cần di chuyển.

Cấu tạo của chiết áp

• Núm xoay hoặc thanh trượt điều chỉnh qua lại
• Mạch điều chỉnh điện áp
• Bộ chiết áp (biến trở điện tử)
• Hệ thống dây kết nối
• Vỏ bảo vệ bên ngoài

Dimmer hoạt động bằng cách thay đổi điện áp cấp vào quạt. Khi người dùng điều chỉnh núm xoay hoặc thanh trượt, điện áp sẽ tăng hoặc giảm liên tục, giúp quạt thay đổi tốc độ một cách mượt mà, không bị giật cấp như hộp số.

Bảng so sánh các loại công tắc quạt trần hiện

Để giúp bạn dễ hình dung sự khác biệt giữa từng loại, dưới đây là bảng so sánh chi tiết các loại công tắc quạt trần dựa trên nhiều tiêu chí quan trọng

Tiêu chí	Hộp số quạt trần	Công tắc 2 cực	Dimmer (chiết áp)
Khả năng điều chỉnh gió	Theo mức cố định (1–5)	Không điều chỉnh	Điều chỉnh mượt, không giới hạn định
Độ linh hoạt	Trung bình	Thấp	Cao
Thiết kế	Hơi cồng kềnh (núm vặn)	Nhỏ gọn	Gọn, thẩm mỹ cao
Độ bền	Cao, ít hỏng	Rất bền	Phụ thuộc chất lượng
Giá thành	Thường đi kèm khi mua quạt	10.000- 40.000 đồng	40.000 – 80.000 đồng

Việc lựa chọn công tắc phù hợp sẽ phụ thuộc vào nhu cầu sử dụng, ngân sách và mức độ tiện nghi mà bạn mong muốn.

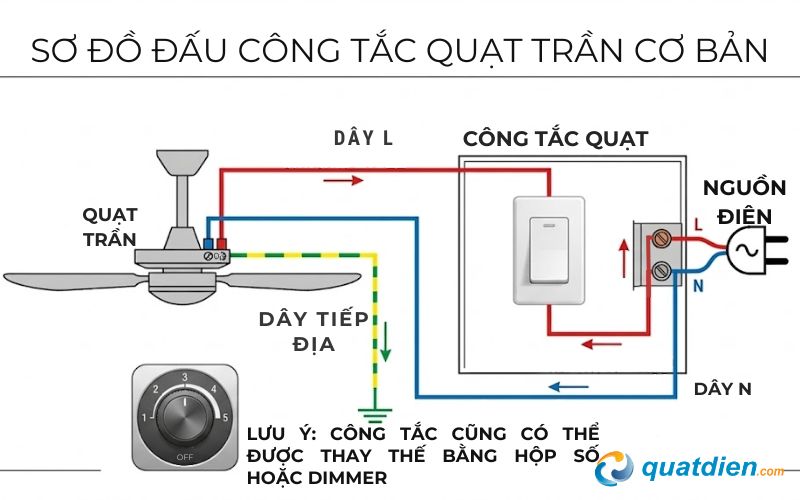

Sơ đồ đấu các loại công tắc của quạt gắn trần

Nhìn chung, nguyên lý đấu các loại công tắc quạt trần đều tương tự nhau. Dây nóng (L) sẽ đi từ nguồn điện → công tắc/hộp số/dimmer → quạt, còn dây nguội (N) được nối trực tiếp vào quạt để hoàn thành mạch điện.

Trước khi bắt đầu, bạn nên tham khảo sơ đồ đấu quạt trần để nắm rõ cách đấu nối và hạn chế sai sót trong quá trình thực hiện.

Hướng dẫn đấu công tắc quạt trần từng bước

Bước 1: Xác định dây điện bằng bút thử điện để xác định:

• Dây pha (có điện)
• Dây trung tính (không có điện)

Bước 2: Tắt nguồn điện hoàn toàn

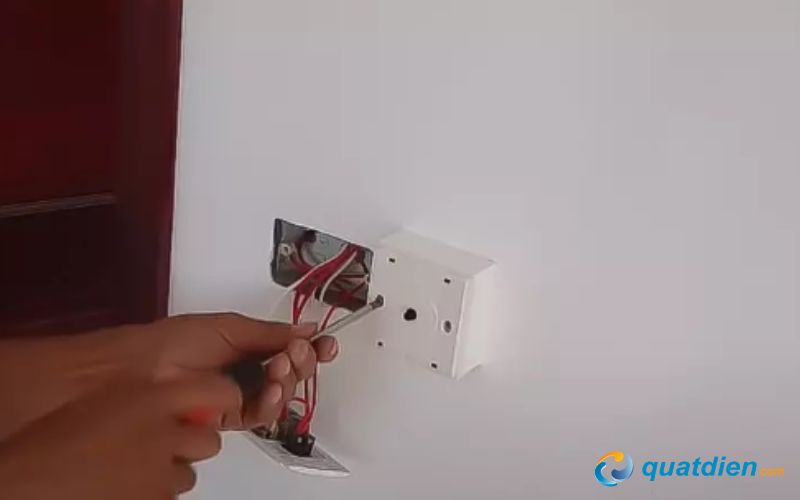

Bước 3: Mở hộp công tắc

• Dùng tua vít tháo ốc
• Tách phần mặt và đế công tắc

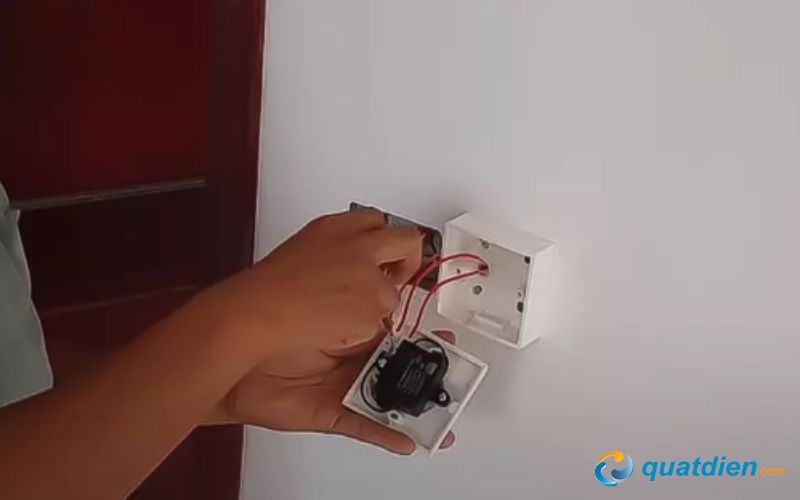

Bước 4: Đấu dây vào công tắc

Tiến hành đấu theo nguyên tắc:

• Dây pha (L) → đấu vào đầu vào của công tắc
• Dây ra quạt → đấu vào đầu ra của công tắc

Nếu là hộp số hoặc dimmer:

• Sẽ có ký hiệu (IN, L, LOAD, OUT…) → cần đấu đúng theo hướng dẫn của nhà sản xuất
• Từ đầu vào (IN) của hộp số (bộ điều tốc) nối với dây nóng (L) từ nguồn
• Từ đầu ra (OUT) của hộp số, bạn nối một dây dẫn lên vị trí quạt và kết nối với dây nóng của quạt.

Bước 5: Nối dây nguội trực tiếp vào quạt

Dây nguội (N) từ nguồn sẽ nối thẳng vào quạt, không đi qua công tắc, hộp số hay dimmer.

Bước 6: Kiểm tra các mối nối và chạy thử

Lưu ý quan trọng khi đấu công tắc quạt trần

Để quá trình lắp đặt công tắc quạt trần diễn ra an toàn và hạn chế tối đa sự cố, bạn cần nắm rõ một số lưu ý quan trọng dưới đây:

• Xác định đúng dây nóng (L) và dây nguội (N), không đấu nhầm gây chập cháy hoặc quạt không hoạt động
• Không sử dụng dây điện quá nhỏ hoặc kém chất lượng, vì có thể gây nóng dây, chảy vỏ cách điện khi quạt hoạt động lâu
• Không đấu chung nhiều thiết bị vào cùng một công tắc, tránh quá tải gây cháy nổ
• Kiểm tra công suất chịu tải của công tắc hoặc hộp số để đảm bảo phù hợp với quạt trần đang sử dụng
• Không kéo dây điện quá căng hoặc gập góc mạnh, vì lâu dài có thể làm đứt lõi dây bên trong

Việc chú ý thêm những chi tiết nhỏ này sẽ giúp hệ thống công tắc quạt trần hoạt động ổn định, an toàn và hạn chế tối đa các sự cố về điện trong quá trình sử dụng lâu dài.

Qua những thông tin trên, việc đấu công tắc quạt trần đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn trong suốt quá trình sử dụng. Tùy theo nhu cầu, bạn có thể lựa chọn công tắc thường hoặc hộp số để điều chỉnh tốc độ một cách linh hoạt và tiện lợi. Điều quan trọng là cần nắm vững nguyên lý đấu nối và thực hiện đúng kỹ thuật khi lắp đặt. Nếu cần hỗ trợ thêm, bạn có thể tham khảo tại QuatDien.com để được tư vấn chi tiết và chính xác hơn.
