Sơ đồ đấu dây quạt Senko: Hướng dẫn nhanh cho người mới

Hiểu sơ đồ đấu dây quạt Senko ngay từ đầu sẽ giúp bạn bớt bối rối trước những sợi dây chằng chịt bên trong quạt. Khi nắm rõ chức năng từng dây, bạn sẽ tự tin hơn trong việc kiểm tra và sửa lỗi cơ bản. Bài viết này được QuatDien.com trình bày theo cách dễ hiểu, gần gũi, giúp bất kỳ ai cũng có thể nắm vững kỹ thuật từ những bước đơn giản nhất.

Hệ thống dây điện bên trong quạt Senko

Trước khi đi sâu vào sơ đồ đấu dây quạt Senko, điều quan trọng là bạn cần hiểu quạt có những loại dây nào và chức năng của từng dây ra sao. Bên trong mỗi chiếc quạt Senko, hệ thống dây điện được bố trí để dẫn truyền và phân phối điện năng đến các bộ phận, giúp thiết bị hoạt động ổn định, êm ái và an toàn. Thông thường, một chiếc quạt Senko sẽ gồm các loại dây sau:

• Dây nguồn: Tiếp nhận điện từ ổ cắm và cung cấp cho toàn bộ quạt.
• Dây đấu nối: Dẫn tín hiệu từ công tắc chọn số hoặc bảng điều khiển đến motor và tụ điện.
• Dây motor: Cung cấp điện trực tiếp cho động cơ, giúp cánh quạt quay.
• Dây tụ điện: Liên kết tụ điện và motor, tạo lực khởi động ban đầu.
• Dây cân bằng (tùy mẫu): Duy trì sự ổn định của dòng điện, hạn chế nhiễu trong quá trình vận hành.

Hầu hết quạt Senko đều được đấu dây hoàn chỉnh từ nhà máy. Tuy nhiên, hiểu rõ từng loại dây sẽ giúp bạn bảo trì và sửa chữa dễ dàng hơn, đặc biệt khi áp dụng đúng sơ đồ mạch điện quạt Senko.

Sơ đồ đấu dây quạt senko theo chuẩn kỹ thuật

Dưới đây là sơ đồ đấu dây quạt Senko theo tiêu chuẩn kỹ thuật, có thể áp dụng cho hầu hết các mẫu quạt Senko hiện nay. Bạn nên theo dõi cẩn thận để thuận tiện khi kiểm tra hoặc sửa chữa.

Hệ thống dây điện trong quạt Senko

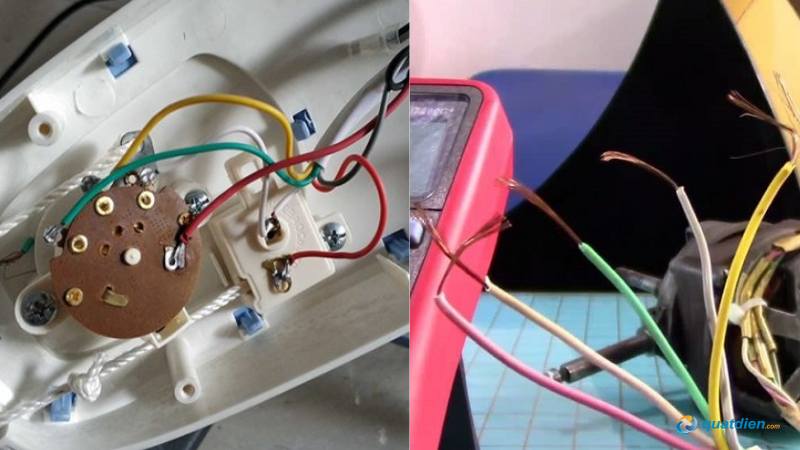

Trước khi tìm hiểu sơ đồ đấu dây quạt Senko, việc hiểu rõ hệ thống dây điện bên trong quạt Senko là rất quan trọng. Các loại dây dưới đây giúp quạt vận hành ổn định và an toàn.

• Dây nguồn: Hai dây L – N.
• Dây motor: Gồm 5 dây với nhiệm vụ riêng.
• Dây tụ điện: Không phân cực.
• Dây hộp số: Một dây chung và ba dây ra cho ba tốc độ.

Đây cũng chính là nguyên tắc được dùng trong sơ đồ đấu quạt 5 dây senko, áp dụng thống nhất cho hầu hết các dòng quạt 3 tốc độ.

Quy tắc đấu dây quạt Senko

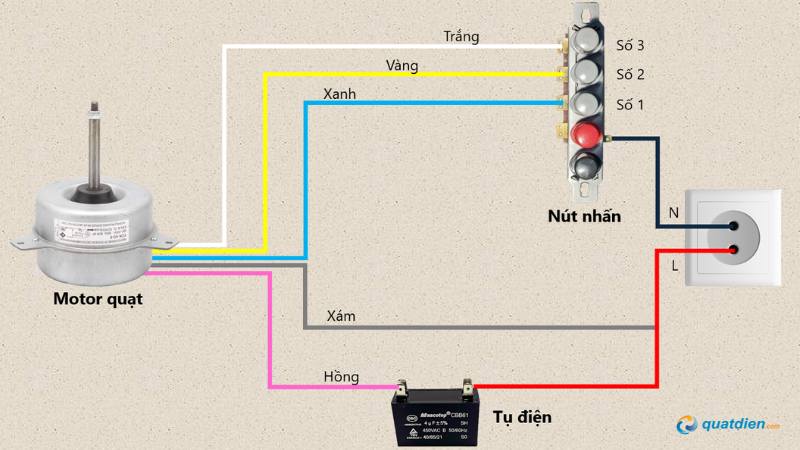

Trong quá trình đấu dây, người dùng chỉ cần quan tâm đến phần liên kết giữa motor – tụ điện – hộp số, vì dây nguồn đã được cố định từ nhà sản xuất. Động cơ quạt Senko có năm dây với năm màu khác nhau: đỏ, xám, trắng, vàng và xanh. Cách đấu như sau:

• Dây đỏ và dây xám nối vào hai đầu của tụ điện.
• Ba dây còn lại nối với ba cấp tốc độ của hộp số:
  • Dây trắng tương ứng mức gió mạnh nhất.
  • Dây vàng kết nối với tốc độ gió trung bình.
  • Dây xanh dành cho mức gió nhẹ nhất.

Sơ đồ này cũng được áp dụng cho nhiều dòng quạt, bao gồm cả mô hình trong sơ đồ đấu dây quạt treo tường senko, quạt đứng, quạt bàn và quạt hộp. Vì vậy, bạn có thể áp dụng cùng một nguyên tắc cho nhiều mẫu quạt khác nhau mà không lo sai lệch.

Quy trình đấu dây quạt Senko từng bước chi tiết

Khi đã hiểu rõ sơ đồ đấu dây quạt Senko, bước tiếp theo là tiến hành đấu lại toàn bộ hệ thống dây trong trường hợp quạt đã được tháo rời để sửa chữa hoặc thay linh kiện. Bạn có thể làm theo hướng dẫn chi tiết dưới đây:

Bước 1: Ngắt điện hoàn toàn trước khi thao tác

Rút phích cắm quạt khỏi ổ điện hoặc ngắt aptomat của mạch đang cấp nguồn cho quạt để đảm bảo tuyệt đối an toàn.

Bước 2: Chuẩn bị đầy đủ dụng cụ cần thiết

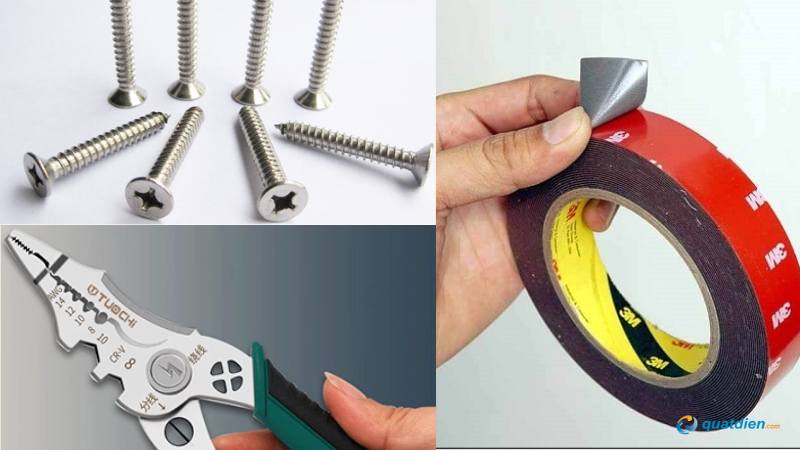

Bạn nên có sẵn các dụng cụ hỗ trợ sau:

• Tua vít
• Kìm tuốt dây
• Kìm cắt dây
• Băng keo cách điện
• Đồng hồ vạn năng (nếu cần kiểm tra thông mạch hoặc phân biệt dây)
• Găng tay cách điện để tăng mức độ an toàn

Bước 3: Đấu lại hệ thống dây bên trong quạt

Tiến hành đấu dây theo đúng sơ đồ đã nêu ở phần trên, đảm bảo từng dây được nối đúng vị trí.

Bước 4: Kết nối dây nguồn và dây chung

• Lấy một dây của phích cắm nối vào dây xám của động cơ (dây này trước đó đã được nối song song với tụ điện), tạo thành nhánh cấp điện.
• Dây còn lại của phích cắm nối với chân chung của hộp số.

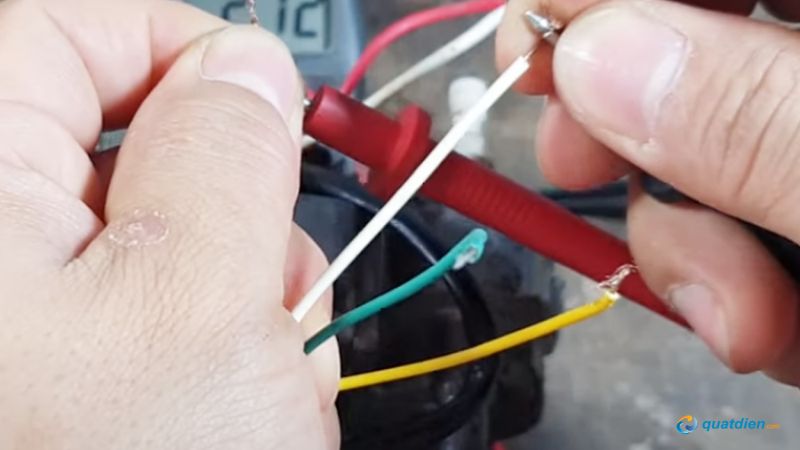

Lưu ý: Tất cả mối nối phải chắc, tiếp xúc tốt và được quấn băng keo cách điện kỹ lưỡng để tránh rò điện.

Bước 5: Kiểm tra lại toàn bộ và thử vận hành

• Xem lại các điểm nối để đảm bảo đúng kỹ thuật và không có dây hở.

• Buộc, sắp xếp dây gọn gàng để tránh vướng khi quạt hoạt động.
• Cắm điện và thử từng cấp số gió để xem motor và hộp số hoạt động ổn định hay không.
• Nếu quạt chạy bình thường, rút điện và lắp lại cánh quạt, lồng quạt và các bộ phận bên ngoài. Siết chặt ốc cố định để tránh rung lắc.

Bước 6: Kiểm tra lần cuối và đưa quạt vào sử dụng

Sau khi hoàn tất lắp ráp, thử lại một lần nữa để chắc chắn quạt vận hành ổn định trước khi sử dụng thường xuyên.

Các lưu ý cần nhớ khi đấu dây quạt Senko

Khi thực hiện theo sơ đồ đấu dây quạt Senko, bạn cần chú ý một số nguyên tắc quan trọng để đảm bảo an toàn và giúp quạt vận hành ổn định sau khi đấu nối.

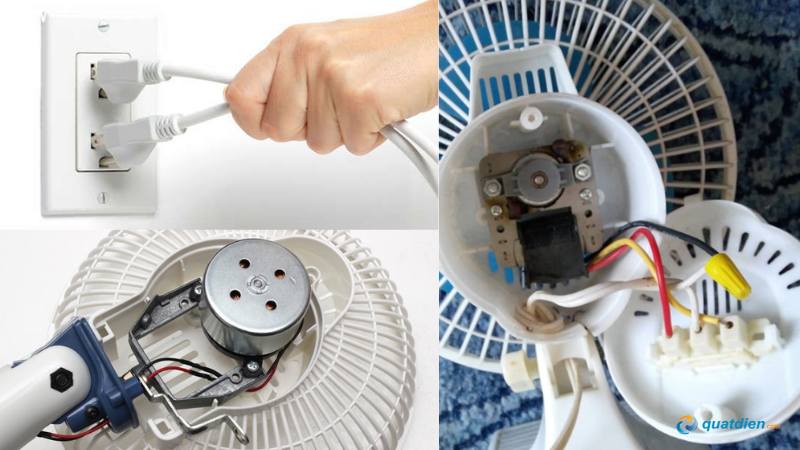

• Luôn ngắt hoàn toàn nguồn điện trước khi thao tác để tránh rò điện nguy hiểm.
• Đảm bảo mọi mối nối chắc chắn và quấn băng keo kỹ lưỡng để tăng độ an toàn.
• Kiểm tra đúng màu dây theo thứ tự kỹ thuật để tránh nhầm lẫn trong quá trình đấu nối.
• Không để dây điện bị xoắn hoặc chạm vỏ quạt gây cháy nổ nguy hiểm.
• Sau khi đấu, thử từng số gió để kiểm tra hoạt động ổn định của motor.

Ghi nhớ các lưu ý trên sẽ giúp bạn đấu dây quạt Senko chính xác, hạn chế lỗi kỹ thuật và đảm bảo quạt vận hành an toàn, bền bỉ sau khi được sửa chữa hoặc thay linh kiện.

Qua những hướng dẫn trên, việc tự kiểm tra và đấu lại sơ đồ đấu dây quạt Senko sẽ trở nên đơn giản hơn rất nhiều. Bạn chỉ cần ghi nhớ nguyên tắc màu dây và đảm bảo an toàn điện trong suốt quá trình. Những kiến thức mà QuatDien.com chia sẻ đều được chọn lọc kỹ lưỡng để bạn áp dụng chính xác. Như vậy, ai cũng có thể tự tin xử lý các lỗi cơ bản của quạt.
